JYD-2900SP自动追频超声波发生器
发布时间:2023-07-15    点击次数:1154
JYD-2900SP自动追频超声波发生器

工作原理

     通过换能器将电能转换为超声波振动,并将其传输到焊接头部。在焊接过程中,控制系统会不断监测焊接部件的特性和材料的变化,并根据需要自动调整振动频率,以保持最佳的焊接效果。通过控制振动频率和施加适当的压力,焊接头部能够将焊接部件加热至熔点并连接在一起。

     自动追频超声波焊接发生器在工业生产中广泛应用,特别是在塑料焊接领域。它具有焊接速度快、焊缝强度高、操作简单等优点,可以实现高效、稳定和精确的焊接过程。

     自动追频超声波焊接发生器是一种用于超声波焊接的设备,它结合了自动追频和超声波焊接技术。自动追频是指在焊接过程中,发生器能够根据焊接部件的特性和材料的变化,自动调整频率以实现最佳的焊接效果。超声波焊接则利用高频振动产生的热量和压力,将焊接材料熔融并连接在一起。


组成部

     发生器(Generator):负责产生超声波振动,并通过变频器实现自动追频功能。发生器通常包含振荡电路、功率放大器等组件。

     换能器(Transducer):将电能转换为机械振动能力,并将其传输到焊接头部。

     焊接头(Horn):
焊接头部是超声波焊接的工作部件,它通过振动将能量传递给焊接部件。

     控制系统(Control System):用于监控和控制焊接过程的系统,可以包括控制面板、传感器和反馈机制等。

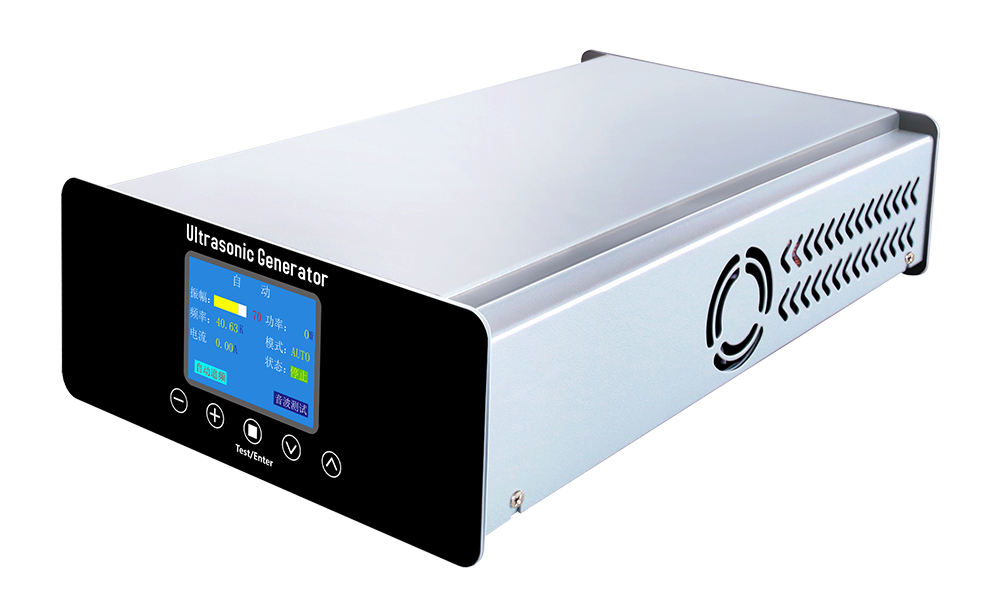

  产品简介

    佳源达JYD-2900SP系列发生器具有自动追频跟踪最佳谐振频率,确保超声波发生器达到最佳工作状态,性能稳定;数字式振幅设置,振幅20%~100%连续可调,数字式调节确保每次启动的统一性;采用LCD液晶显示屏和按键操作界面,稳定可靠;两种工作模式:自动模式和长发波模式,适用于萃取、切割、无纺布焊接等;超声波发生器内置异常保护:包括整机过功耗保护,逆变管过流保护,逆变管驱动欠压保护,负载过压保护, 负载频率超出范围保护,过温保护,外接器件过流保护。

    佳源达焊接发生器JYD-2900SP系列可提供15KHz、20KHz、28KHz多种频率选择,支持定制。


应用领域:

     适用于各类超声波焊接应用。例如金属焊接,塑料焊接,口罩焊接,无纺布焊接,无纺布切割,包装焊接,食品切割,橡胶切割,超声波萃取等。

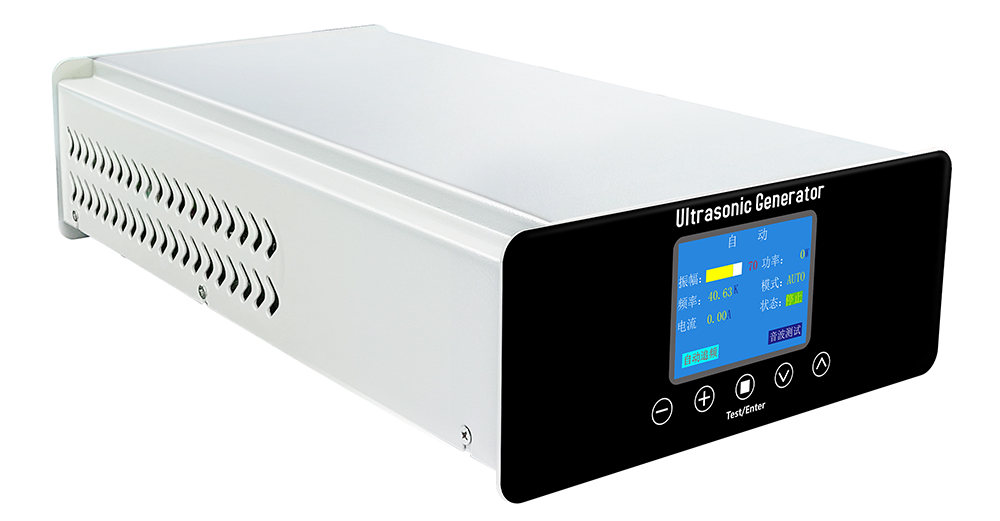

产品推荐


     ▶智能风扇控制:风扇在超声波工作时启动,10s未工作则停止,避免吸入过多灰尘;
     ▶工作模式:自动模式,长发波模式,适用于萃取/切割/无纺布焊接等;
     ▶焊接机模式:延时时间 、焊接时间、保压时间(固化时间);
     ▶工作电压:198 -242VAC(50/60Hz),AC110V输入时输出将变弱很多,需要一定的调整,直接使用几乎只能用于切割应用;
     ▶自动频率追踪系统自动跟踪焊头谐振频率,补偿因发热等原因造成的失谐;
     ▶数字频率控制:工作频率由微控制器数字控制;
     ▶数字式振幅设定:此特性允许用户根据应用要求设置精确的振幅,较之模拟式系统提供了更大的范围和设置的可重复性;
     ▶振幅大范围可调:20%~100%连续可调,有别于传统发生器低振幅难以工作的缺点;
     ▶高速微控制器:采用32位ARM处理器控制;
     ▶1毫秒的控制和采样间隔:对熔接过程作每秒 1000 次的取样和控制;
     ▶液晶显示屏:LCD和按键操作界面,稳定可靠;
     ▶斜线式启动:超音波能量供应器和焊头以最合适的上升速度启动,以减少系统的机电压力;

     ▶开机时的诊断:在开机过程中,测试系统的主要部件

     ▶异常保护:包括整机过功耗,逆变管过流,逆变管驱动欠压,负载过压,负载频率超出范围,过温;
